300系列是驱控一体的智能伺服系统,包含ISD、MSD、GSD三个子系列通用型(GSD)、智能型(ISD)、运动控制型(MSD),提供内置PLC/电子凸轮等强大功能,通讯接口丰富,单/三相220V输入,电机功率范围50W-4.5KW,三相380V输入,电机功率范围1KW-21KW。

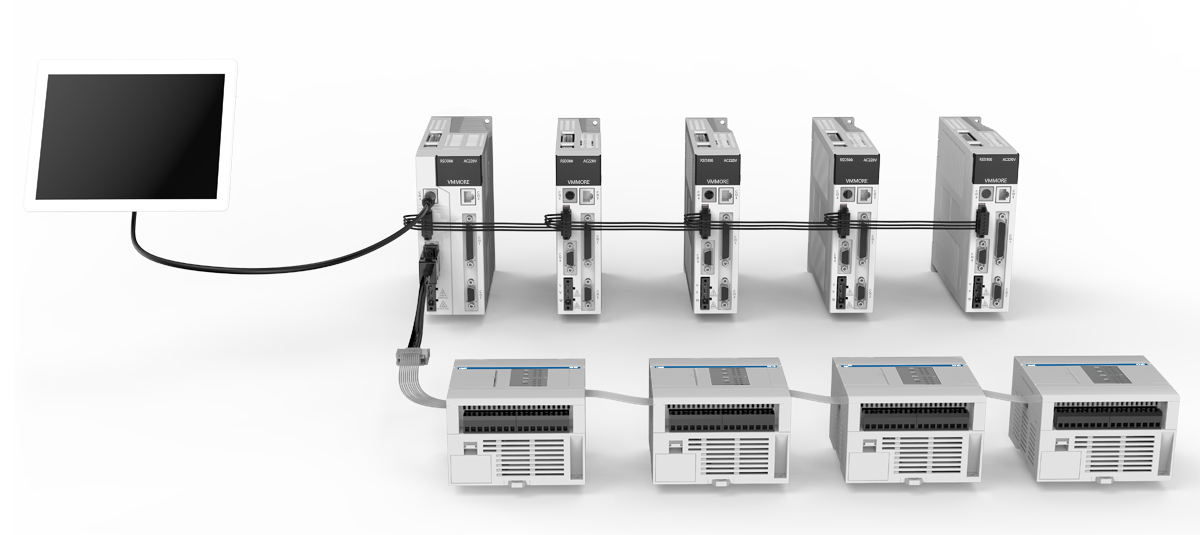

300系列智能伺服系统支持DBUS主/从站协议,DBUS组网(最大16台),消灭位置指令脉冲线,不再受脉冲干扰的困扰,驱动器IO可映射为主站PLC的输入输出点,主站PLC直接与HMI通讯,可扩展PLC扩展模块。
产品规格
项目 | |
---|---|
输入电源 | 单/三相220V |
三相380V | |
功率范围 | 50W-4.5KW |
1KW-21KW(380V) | |
编码器 | 500线省线/2500线非省线 |
17位单圈/17位多圈/23位多圈 | |
输入点 | 12点,24V |
输出点 | 8点,24V |
模拟量输入 | 可选,2路,16Bit,±10V |
脉冲输入 | 2路,位置指令,差分400KHz/开路集电极200KHz |
2路,位置指令,差分4MHz | |
3路,全闭环,差分4MHz | |
通讯 | RS422(编程口) |
RS485(MODBUS主/从站) | |
DBUS主/从站 | |
IBUS | |
脉冲输出 | 差分ABZ |
控制模式 | 位置/速度/转矩 |
